Прочность сварных швов геомембран: физико-механические показатели

Вступление

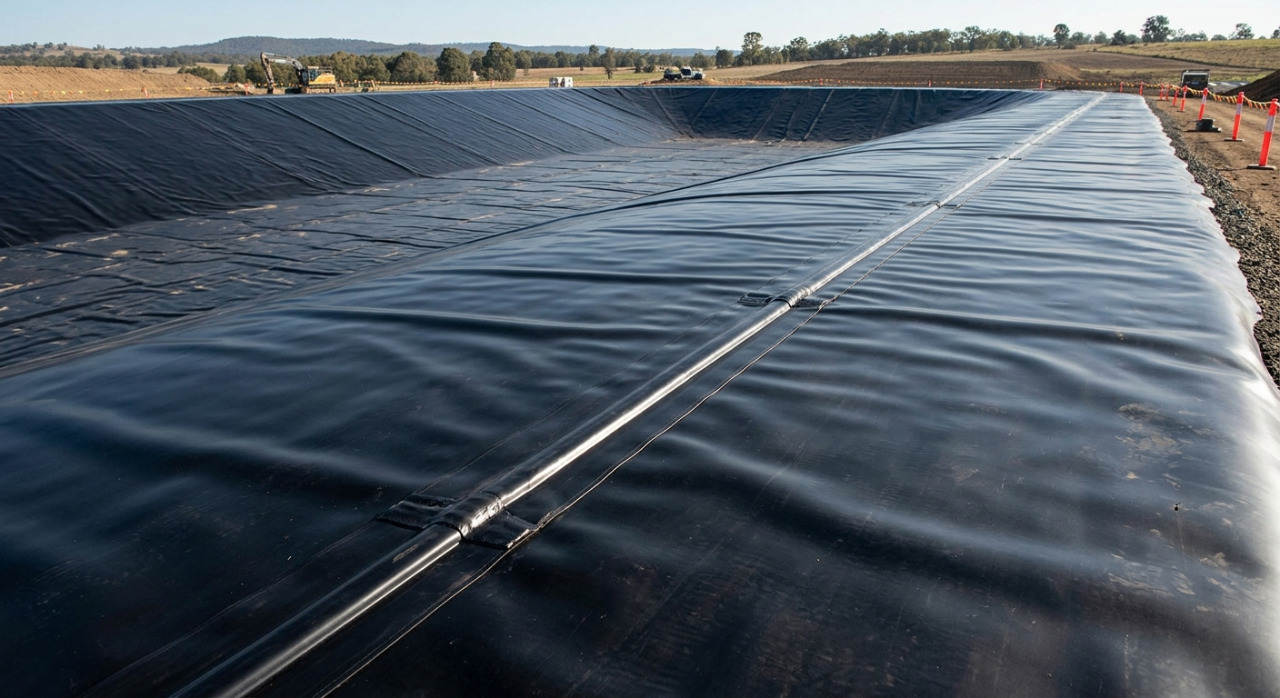

Геомембрана из полиэтилена высокой плотности (ПНД, HDPE) — основной материал для создания противофильтрационных экранов на полигонах ТБО, в хвостохранилищах, гидротехнических сооружениях и других ответственных объектах. Однако даже самый качественный лист бесполезен, если сварные швы, соединяющие его в единое полотнище, не обеспечивают герметичность и механическую прочность.

Сварной шов — потенциально самое слабое место любой полимерной конструкции. Именно здесь чаще всего возникают протечки и разрушения. Поэтому контроль физико-механических показателей шва — не формальность, а вопрос экологической и промышленной безопасности.

В этой статье мы разберём, какими нормативами регламентируется прочность сварных соединений геомембран, какие параметры измеряются и какие значения считаются допустимыми. Также объясним, как именно проводятся испытания и что делать, если результаты не соответствуют норме.

Нормативная база: на что опираться

В России качество сварных швов геомембран оценивается по нескольким основным документам. Главный из них — ГОСТ Р 56155-2014 «Сварка термопластов. Экструзионная сварка труб, деталей трубопроводов и листов». Он распространяется и на листовые материалы, включая геомембраны. Также применяется ГОСТ Р 55142-2012 «Контроль качества сварных соединений листов и труб из термопластов», который устанавливает общие принципы оценки качества. Кроме того, существуют ведомственные строительные нормы для полигонов ТБО и гидротехнических сооружений, которые могут содержать дополнительные требования.

Ключевой принцип, объединяющий все эти документы: сварное соединение должно быть монолитным и обеспечивать прочность не менее 80% от прочности основного материала. Это требование — мировой стандарт, принятый в ISO 13947 и национальных нормах большинства стран. Оно означает, что при грамотно выполненной сварке шов становится практически неотличим от целого листа по несущей способности.

Основные физико-механические показатели

При испытаниях сварных швов геомембран оценивают три главных параметра. Каждый из них характеризует разные аспекты качества соединения.

Прочность при растяжении (разрыв)

Этот тест показывает, какую нагрузку выдерживает шов до разрушения. Образец, вырезанный поперёк шва, закрепляется в захватах разрывной машины и растягивается с постоянной скоростью до разрыва.

Норматив гласит: разрушение должно происходить по основному материалу, а не по шву. Если разрыв идёт прямо по стыку или по его границе — это признак брака. Допустимое значение прочности шва — не менее 80% от прочности основного листа. Для типичной геомембраны из HDPE прочность на растяжение составляет 25–30 МПа. Следовательно, качественный шов должен выдерживать не менее 20–24 МПа.

На практике хорошие результаты достигают 90–95% от прочности основы. Сварщики высокого класса с аттестацией НАКС часто демонстрируют разрушение образца именно по основному материалу, а не по шву — это считается эталоном.

Относительное удлинение (эластичность)

Этот параметр показывает, насколько пластичен шов, способен ли он растягиваться без разрушения при подвижках грунта или температурных деформациях. Образец также растягивают до разрыва, но фиксируют не только усилие, но и удлинение в процентах от исходной длины.

Норматив: удлинение шва должно быть не менее 50% от удлинения основного материала. Для HDPE характерное удлинение составляет 300–700% в зависимости от марки. Значит, качественный шов должен растягиваться не менее чем на 150–350% без появления трещин. Если шов рвётся при малом удлинении (например, 50–100%), это говорит о перегреве или неправильном режиме сварки — материал стал хрупким.

Прочность при изгибе (для угловых и нахлёсточных швов)

Это испытание применяется в основном для оценки качества сварки в углах, примыканиях и при соединении внахлёст. Образец сгибают под определённым углом, часто до 180°, и визуально проверяют появление трещин или расслоений.

Норматив: отсутствие трещин, расслоений и других дефектов после изгиба. Если образец треснул по шву — это брак. Шов должен сохранять целостность при таких деформациях, потому что на реальном объекте гидроизоляция постоянно испытывает изгибающие нагрузки от осадки грунта или перепадов температур.

Как проверяется прочность швов на объекте

Проверка прочности сварных соединений на реальном объекте включает несколько этапов. Они обязательны для всех ответственных гидроизоляционных работ.

Визуальный и измерительный контроль (ВИК)

Перед тем как вырезать образцы, каждый шов тщательно осматривается. Контролёр проверяет равномерность валика — он должен быть одинаковой высоты и ширины по всей длине. Обращают внимание на отсутствие пор, подрезов, прожогов, смещений кромок. Также измеряют геометрические параметры шва (ширину и высоту) не реже чем каждые 100 метров, а при небольших площадях — на каждом участке.

Визуальный контроль позволяет отсечь явный брак ещё до механических испытаний. Если шов выглядит некачественно, его сразу отправляют на переделку, не тратя время на лабораторные тесты.

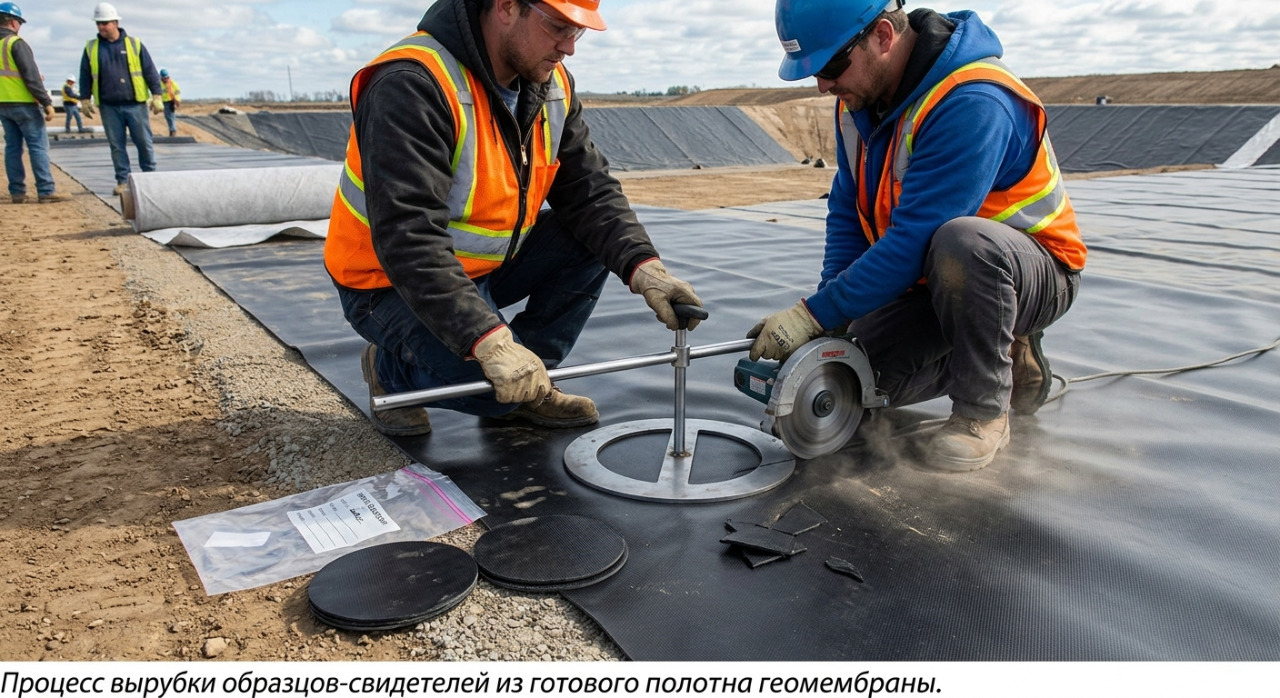

Отбор образцов-свидетелей

Из каждого сваренного участка, обычно каждые 500–1000 м² полотна или на каждые 200–300 метров шва, вырезаются образцы для механических испытаний. Правила отбора регламентированы ГОСТ Р 56155-2014: образцы вырезаются поперёк шва в виде полосок шириной 25–50 мм. С одного участка берут минимум 5 образцов — три для испытания на растяжение и два для изгиба.

Образцы маркируются с указанием даты сварки, номера участка и фамилии сварщика. Это позволяет отследить возможные проблемы до конкретного исполнителя.

Где проводятся испытания

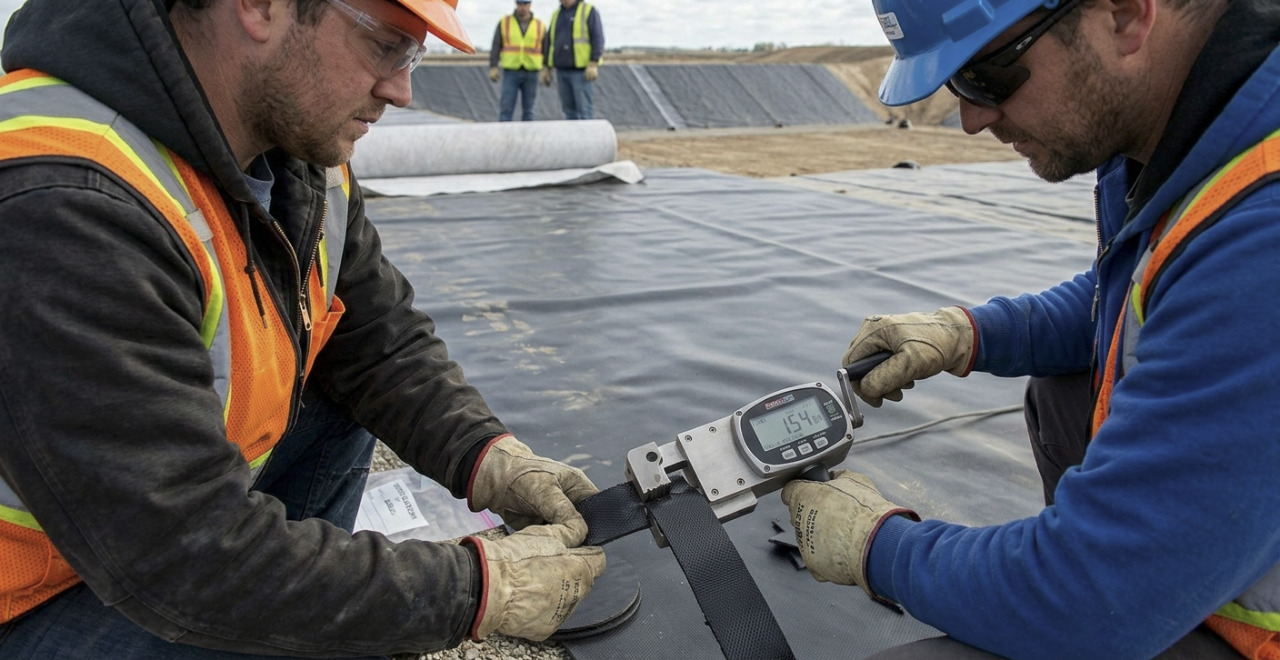

Испытания могут выполняться двумя способами. Первый — в аккредитованной лаборатории, куда образцы отправляются вместе с сопроводительной документацией. Это даёт юридически значимые протоколы, которые принимают заказчики и надзорные органы. Второй способ — на месте проведения работ с использованием портативного разрывного устройства (ручного динамометра). Такой метод даёт оперативные результаты и позволяет быстро скорректировать режимы сварки.

Допустимые результаты и их интерпретация

Результаты испытаний сравниваются с нормативами. По прочности при растяжении качественный шов должен показывать не менее 80% от прочности основного материала, а разрушение должно происходить по основному материалу, а не по шву. По относительному удлинению норматив — не менее 50% от удлинения основы. По изгибу — отсутствие трещин при сгибе на 180°.

Если хотя бы один образец не соответствует этим требованиям (например, разрыв произошёл по шву или прочность оказалась ниже 80%), вся партия швов с этого участка признаётся бракованной. Сварщик обязан переварить участок, после чего повторно вырезаются новые образцы и испытания проводятся заново. Если повторный результат снова неудовлетворительный, сварщик отстраняется от работы, и привлекается другой аттестованный специалист.

Почему прочность шва зависит не только от материала

Итоговые физико-механические показатели определяются тремя группами факторов. Знание этих факторов помогает заказчику правильно контролировать подрядчика.

Человеческий фактор — квалификация сварщика

Сварка полимеров требует специальных знаний и практических навыков. В России сварщики полимерных материалов проходят обязательную аттестацию в системе НАКС (Национальное агентство контроля сварки). Неаттестованный сварщик может нарушить технологию: перегреть материал, подавать присадку неравномерно, использовать неверное давление прикатки. Результат — непровар (шов не сплавился на всю глубину) или перегрев (деструкция полимера). В обоих случаях прочность падает до 40–50% от основы, что категорически недопустимо.

Оборудование и его настройка

Экструдер для сварки геомембран — сложный инструмент. Он должен быть исправен, а его параметры — точно выставлены под конкретный тип и толщину материала. Ключевые параметры: температура расплава (для HDPE 200–250°C), температура горячего воздуха (280–450°C), скорость подачи присадки (зависит от диаметра прутка и требуемой производительности). Даже при опытном сварщике неоткалиброванное оборудование даст брак.

Условия окружающей среды

Сварка геомембран часто ведётся на открытом воздухе. Низкие температуры (ниже +5°C), сильный ветер (более 10 м/с), дождь или снег требуют корректировки режимов. Например, на морозе требуется предварительный широкий прогрев зоны стыка и увеличение расхода горячего воздуха. Если этим пренебречь, шов быстро остывает и не успевает сплавиться — прочность падает.

Последствия низкой прочности швов

Низкая прочность сварных соединений — это не просто цифры в отчёте. Это реальные риски для заказчика.

На полигонах ТБО слабые швы приводят к протечкам фильтрата — ядовитой жидкости, образующейся в теле свалки. Фильтрат просачивается в грунтовые воды, вызывая загрязнение на десятилетия. Штрафы для оператора полигона могут достигать миллионов рублей, не говоря об уголовной ответственности.

В гидротехнике (дамбы, каналы, пруды-накопители) разрыв шва приводит к потере воды. Для промышленного предприятия это остановка производства и многомиллионные убытки.

На хвостохранилищах горно-обогатительных комбинатов разрушение гидроизоляции чревато техногенной катастрофой — прорывом токсичных отходов в реки и населённые пункты.

Именно поэтому контроль механической прочности сварных швов — не бюрократическая процедура, а обязательное условие безопасной эксплуатации объекта на весь расчётный срок службы (обычно 50–100 лет).

Заключение

Физико-механические показатели сварных швов геомембран — это не просто цифры в протоколе испытаний. Это гарантия герметичности и долговечности гидроизоляционного экрана на десятилетия.

Что нужно помнить подрядчику и заказчику при приёмке работ:

• Требуйте протоколы механических испытаний (разрыв, изгиб) с указанием конкретных значений нагрузки и типа разрушения.

• Убедитесь, что сварщики, выполнявшие работу, имеют действующие удостоверения НАКС с записью о допуске к сварке геомембран.

• Не принимайте швы, если контрольные образцы показали разрыв по стыку или прочность ниже 80% от основы.

• При сомнениях заказывайте независимую лабораторную экспертизу.

Соблюдение этих правил исключит риски протечек и сохранит объект в рабочем состоянии на весь расчётный срок службы. А компания «ГеоПолимер», имея в штате аттестованных НАКС сварщиков и собственное выверенное оборудование, гарантирует соответствие каждого шва этим строгим нормативам.
